Chức năng và yêu cầu bản vẽ cad nắp hố ga

Bản vẽ cad nắp hố ga là thứ không thể thiếu khi sản xuất và thi công loại dụng cụ này. Vậy chức năng và yêu cầu bản vẽ cad nắp hố ga là gì?

Bản vẽ cad nắp hố ga là thứ không thể thiếu khi sản xuất và thi công loại dụng cụ này. Vậy chức năng và yêu cầu bản vẽ cad nắp hố ga là gì? Câu trả lời sẽ được nắp hố ga Phú Đô gửi đến các bạn trong nội dung bài viết dưới đây, hãy cùng xem để biết được những thông tin cần thiết nhé.

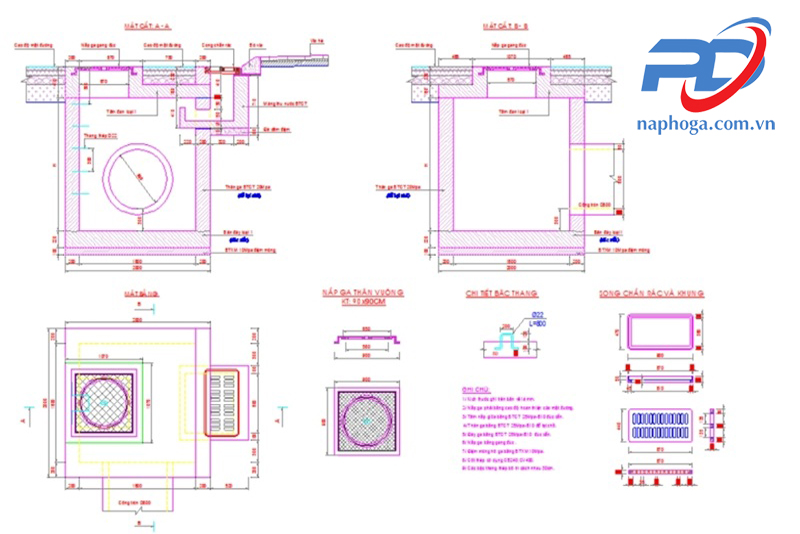

Bản vẽ cad nắp hố ga là gì?



Chức năng và yêu cầu bản vẽ cad nắp hố ga

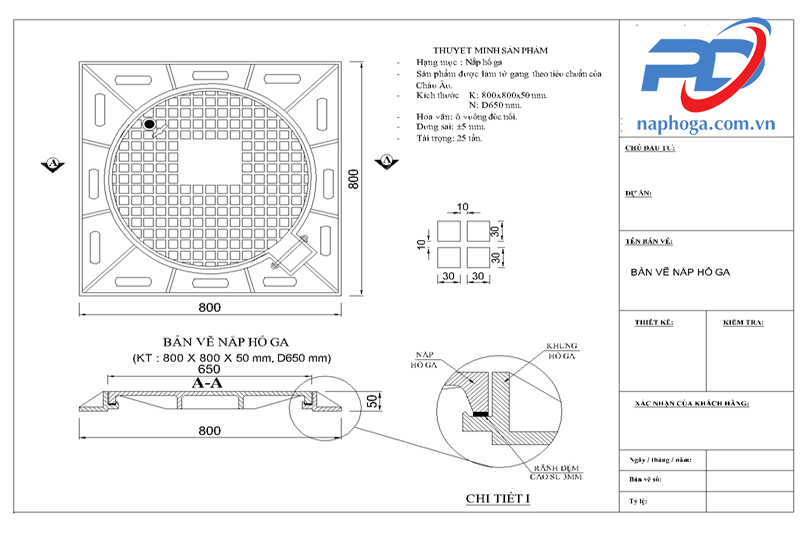

Bản vẽ CAD nắp hố ga có thể định nghĩa đơn giản là bản vẽ kỹ thuật được tạo bằng phần mềm AutoCAD hoặc các phần mềm thiết kế tương tự, thể hiện chi tiết cấu tạo, kích thước, hình dạng và các thông số kỹ thuật của nắp hố ga. Nắp hố ga là bộ phận dùng để đậy các hố ga trong hệ thống thoát nước, cống rãnh hoặc các công trình hạ tầng kỹ thuật, đảm bảo an toàn và ngăn chặn rác, vật thể rơi vào hố.

Chức năng bản vẽ cad nắp hố ga

Bản vẽ CAD nắp hố ga đóng vai trò quan trọng trong quá trình thiết kế, sản xuất và thi công, với các chức năng chính sau.

Phác thảo ý tưởng thiết kế và đảm bảo độ chính xác

Phác thảo ý tưởng thiết kế và đảm bảo độ chính xác là những chức năng đầu tiên của bản vẽ cad nắp hố ga. Bản vẽ CAD giúp kỹ sư phác thảo chi tiết ý tưởng, thể hiện rõ hình dạng, kích thước và cấu trúc của nắp hố ga, đảm bảo phù hợp với yêu cầu thực tế của công trình.

Bản vẽ cung cấp thông số kỹ thuật chi tiết (kích thước, tải trọng, vật liệu) như chiều rộng (A), chiều dài (B), chiều cao (H), và các ký hiệu quy ước (ví dụ: TCVN 10333-3:2016), giúp sản xuất đúng tiêu chuẩn và tránh sai sót.

Tùy chỉnh theo điều kiện thực tế và tăng hiệu quả sản xuất



Tùy chỉnh theo điều kiện thực tế và tăng hiệu quả sản xuất

Nắp hố ga cần phù hợp với địa hình, môi trường và tải trọng (15 kN đến 400 kN, tương ứng cấp A, B, C, D). Bản vẽ CAD hỗ trợ thiết kế riêng cho từng công trình, đảm bảo khả năng chịu lực và độ bền.

Bản vẽ giúp nhân viên kỹ thuật hình dung rõ cấu trúc, đơn giản hóa quy trình sản xuất, giảm lãng phí thời gian, công sức và chi phí.

Đảm bảo chất lượng và tuổi thọ sản phẩm

Bản vẽ chi tiết giúp kiểm soát chất lượng vật liệu (gang, composite, thép) và các yếu tố như độ mài mòn (không quá 0,6 g/cm²), từ đó nâng cao độ bền và an toàn.

Bản vẽ cũng đảm bảo nắp hố ga được lắp đặt đúng kích thước, vị trí và tải trọng, tránh tình trạng gãy vỡ hoặc giảm khả năng chịu lực.

Cải thiện tính thẩm mỹ và đồng bộ

Cải thiện tính thẩm mỹ và đồng bộ là chức năng tiếp theo của bản vẽ cad nắp hố ga. Bản vẽ CAD giúp thiết kế nắp hố ga đồng bộ về mẫu mã (vuông, tròn, chữ nhật) và nâng cao tính thẩm mỹ, tránh tình trạng lộn xộn trên các tuyến đường.

Việc sử dụng phần mềm như AutoCAD, bản vẽ dễ dàng được chỉnh sửa, chia sẻ và tích hợp với các công cụ thiết kế khác, nâng cao hiệu quả làm việc nhóm.

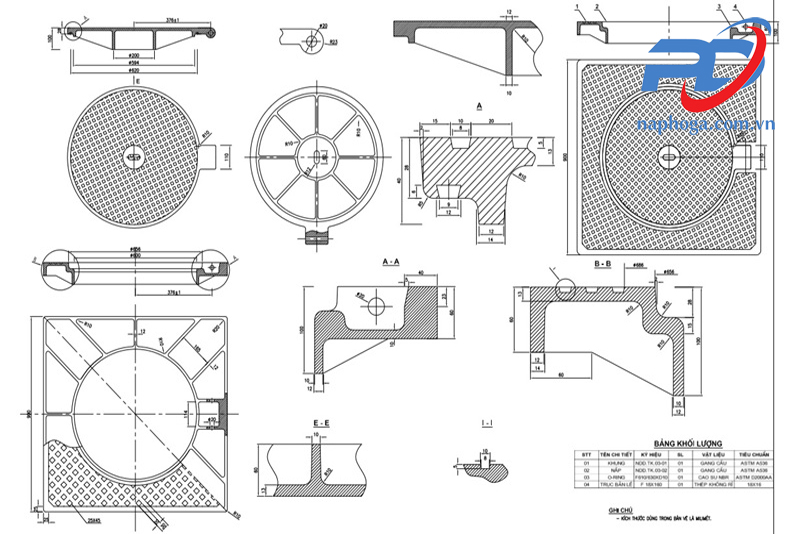

Yêu cầu bản vẽ cad nắp hố ga



Yêu cầu bản vẽ cad nắp hố ga

Tiếp theo xin mời các bạn đến với 1 số yêu cầu bản vẽ cad nắp hố ga. Các bạn hãy xem đó là những yêu cầu gì nhé.

Tiêu chuẩn thiết kế

Yêu cầu về tiêu chuẩn thiết kế sẽ bao gồm những tiêu chí quan trọng dưới đây:

- Tuân thủ các tiêu chuẩn kỹ thuật như TCVN (Tiêu chuẩn Việt Nam), hoặc các tiêu chuẩn quốc tế (nếu áp dụng, ví dụ: BS EN 124 về nắp hố ga).

- Đảm bảo bản vẽ đáp ứng yêu cầu về tải trọng (ví dụ: tải trọng lớp A, B, C, D theo EN 124, tùy thuộc vào vị trí sử dụng như vỉa hè, đường giao thông, hoặc khu công nghiệp).

Kích thước và hình dạng

Kích thước và hình dạng của bản vẽ cad nắp hố ga cần đáp ứng một vài yêu cầu quan trọng dưới đây:

- Cung cấp kích thước chính xác của nắp hố ga (đường kính, chiều dày, chiều cao khung).

- Xác định hình dạng (tròn, vuông, chữ nhật) phù hợp với hố ga thực tế.

- Đảm bảo khớp nối giữa nắp và khung hố ga (khe hở, độ kín).

Thông tin chi tiết trong bản vẽ

- Mặt bằng, mặt cắt, mặt đứng: Thể hiện rõ cấu tạo nắp, khung, và các chi tiết liên quan.

- Kích thước chi tiết: Ghi rõ các kích thước (đường kính, chiều dày, khoảng cách lỗ bu-lông, v.v.).

- Vật liệu: Ghi chú vật liệu chế tạo (gang, thép, composite, bê tông cốt thép, v.v.) và các yêu cầu về độ bền, chống ăn mòn.

- Tải trọng thiết kế: Ghi rõ khả năng chịu tải (ví dụ: 12.5 tấn, 25 tấn, 40 tấn).

- Bề mặt: Thể hiện hoa văn chống trượt, các ký hiệu hoặc logo (nếu có).

Yêu cầu kỹ thuật bổ sung

- Hệ thống khóa: Nếu nắp hố ga cần khóa chống trộm, bản vẽ phải thể hiện chi tiết cơ cấu khóa.

- Lỗ thoát nước hoặc thông khí: Đảm bảo các lỗ (nếu có) được thiết kế để tránh tắc nghẽn.

- Khả năng chống trượt: Bề mặt nắp phải có hoa văn hoặc lớp phủ chống trượt, phù hợp với môi trường sử dụng (ướt, dầu, v.v.).

Ghi chú và ký hiệu

- Ghi chú đầy đủ về tiêu chuẩn, vật liệu, phương pháp gia công, và các yêu cầu kiểm tra chất lượng.

- Sử dụng ký hiệu kỹ thuật theo TCVN hoặc ISO, đảm bảo dễ hiểu cho nhà thầu và kỹ sư thi công.

Định dạng và trình bày bản vẽ

- Sử dụng phần mềm CAD (AutoCAD, SolidWorks, v.v.) với các layer rõ ràng, dễ chỉnh sửa.

- Bao gồm khung tên bản vẽ (tên dự án, mã số bản vẽ, ngày tháng, người thiết kế, tỷ lệ, v.v.).

- Xuất file ở định dạng phổ biến (.dwg, .dxf) và kèm theo bản PDF.

Kiểm tra và phê duyệt

- Bản vẽ cần được kiểm tra kỹ thuật bởi kỹ sư có thẩm quyền.

- Đáp ứng các yêu cầu của chủ đầu tư hoặc cơ quan quản lý (nếu có).

Xem thêm bài viết: Công ty bán nắp hố ga tốt nhất thị trường Hà Nội

Kết luận

Trên đây là chức năng và yêu cầu bản vẽ cad nắp hố ga. Mong rằng bài đã đem đến cho các bạn những điều hữu ích. Nếu cần tham khảo các mẫu nắp hố ga mọi người hay truy cập: https://naphoga.com.vn/danh-muc-san-pham/nap-ho-ga/ hoặc số điện thoại 0963 881 801 - 0916 485 385 để được hỗ trợ và tư vấn.
